فلنج دنده‌ای PN10 یکی از پرکاربردترین انواع فلنج‌ها در سیستم‌های لوله‌کشی و انتقال سیالات محسوب می‌شود. این نوع فلنج، که با نام فلنج رزوه‌ای یا Threaded Flange نیز شناخته می‌شود، به دلیل ویژگی‌های منحصر به فرد خود در اتصالات غیرجوشی، جایگاه ویژه‌ای در صنعت دارد. قابلیت تحمل فشار تا ۱۰ بار ، این فلنج را برای پروژه‌های متوسط فشار در طیف وسیعی از صنایع، از جمله صنایع نفت، گاز (در خطوط سرویس و ابزار دقیق)، پتروشیمی، سیستم‌های توزیع آب شهری و شبکه‌های آبرسانی، تصفیه‌خانه‌ها، و تأسیسات مکانیکی ساختمان‌ها، ایده‌آل می‌سازد. با ما در ادامه مقاله لیست قیمت فلنج دنده ای PN10 همراه باشید.

لیست قیمت فلنج دنده ای PN10

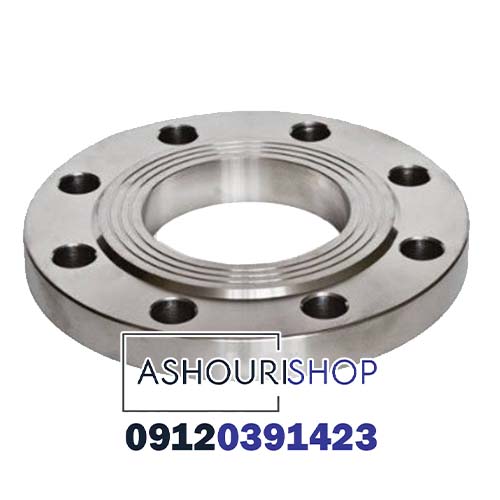

معرفی فلنج دنده‌ای PN10

طراحی خاص دنده‌ای (رزوه‌ای) آن، اتصال لوله به فلنج و سپس فلنج به تجهیزات دیگر (مانند شیرآلات، پمپ‌ها و مخازن) را بدون نیاز به عملیات جوشکاری امکان‌پذیر می‌سازد. این موضوع نه تنها باعث صرفه‌جویی قابل توجهی در زمان نصب و کاهش هزینه‌های نیروی کار می‌شود، بلکه ایمنی محیط کار را نیز به دلیل حذف حرارت و جرقه جوشکاری افزایش می‌دهد. در پروژه‌هایی که استفاده از شعله ممنوع است، فلنج دنده‌ای PN10 تنها راه حل عملیاتی خواهد بود.

ساختار و جنس فلنج دنده‌ای PN10

ساختار اصلی فلنج دنده‌ای شامل یک دیسک فلزی است که در مرکز آن، دنده‌هایی مطابق با استاندارد پایپ سایز مورد نظر ایجاد شده است. این دنده‌ها می‌توانند مخروطی (Tapered) یا موازی باشند، اما برای کاربردهای تحت فشار استاندارد (مانند PN10)، معمولاً از دنده‌های استاندارد لوله‌های گاز و آب استفاده می‌شود.

متریال ساخت (جنس)

انتخاب جنس فلنج دنده‌ای PN10 به عوامل متعددی از جمله نوع سیال عبوری، محدوده دمایی عملیاتی، میزان خورندگی محیط و الزامات استاندارد پروژه بستگی دارد. رایج‌ترین متریال‌های مورد استفاده عبارتند از:

1. فولاد کربنی: متریال استاندارد و اقتصادی برای سیالات غیرخورنده مانند آب و بخار کم‌فشار. معمولاً بر اساس استاندارد ASTM A105 تولید می‌شود.
2. چدن خاکستری و چدن داکتیل: در شبکه‌های آبرسانی و فاضلاب به دلیل مقاومت مناسب در برابر خوردگی محیطی و قیمت اقتصادی کاربرد دارد.
3. فولاد ضدزنگ: برای محیط‌های خورنده، اسیدی یا دمای بالا استفاده می‌شود. گرید‌های رایج عبارتند از 304 (عمومی‌تر) و 316/316L (مقاوم در برابر کلر و اسیدهای قوی‌تر).
4. برنج و برنز: بیشتر در سیستم‌های تهویه مطبوع (HVAC) یا کاربردهای خاص که نیاز به مقاومت در برابر آب شور دارند، مورد استفاده قرار می‌گیرد.

لیست قیمت فلنج دنده ای PN10

پوشش‌ها و مقاومت در برابر خوردگی

در بسیاری از محیط‌های صنعتی، به ویژه در تأسیسات زیرزمینی یا نزدیک به رطوبت، استفاده از فلنج‌های گالوانیزه شده توصیه می‌شود.

فلنج دنده‌ای گالوانیزه PN10: این فلنج‌ها (معمولاً از جنس فولاد کربنی) با یک لایه محافظ از روی پوشش داده می‌شوند. این لایه به روش غوطه‌وری داغ  اعمال شده و مقاومت فلنج را در برابر خوردگی اتمسفری و شیمیایی به طور چشمگیری افزایش می‌دهد، در نتیجه عمر مفید سیستم را طولانی‌تر می‌کند.

تفاوت فلنج دنده‌ای با دیگر انواع فلنج‌ها

مهم‌ترین تمایز فلنج دنده‌ای PN10 با سایر فلنج‌ها در روش اتصال آن به لوله است. فلنج‌های دیگر معمولاً نیازمند اتصال از طریق جوشکارییا اتصال لوله روی فلنج مانند هستند، در حالی که رزوه داخلی فلنج دنده‌ای مستقیماً با رزوه خارجی لوله درگیر می‌شود.

مقایسه با فلنج کور و اسلیپ‌آن

• فلنج کور: این فلنج‌ها برای بستن انتهای خطوط لوله یا مسدود کردن سوراخ‌های تجهیزات استفاده می‌شوند و هیچ رزوه یا سوراخی در مرکز ندارند. در مقابل، فلنج دنده‌ای برای اتصال فعال به لوله است.
• فلنج اسلیپ‌آن: این فلنج لوله به داخل آن سُر می‌خورد و سپس از دو طرف جوشکاری می‌شود. اگرچه نصب آن از جوشی آسان‌تر است، اما باز هم نیازمند جوشکاری است. در مقابل، فلنج دنده‌ای می‌تواند در سیستم‌هایی که نیاز به باز و بسته شدن سریع و متناوب (مانند سیستم‌های فیلتراسیون یا شیرآلات اندازه‌گیری) وجود دارد، بدون تخریب جوش، به سرعت دمونتاژ شود.

لیست قیمت فلنج دنده ای PN10

استانداردها و فشار کاری PN10

عدد PN10  یک کدگذاری اروپایی است که برای تعریف ظرفیت فشار اسمی طراحی شده است. این استاندارد نشان‌دهنده حداکثر فشار اسمی بر حسب بار است که فلنج می‌تواند در دمای مرجع ۲۰ درجه سانتی‌گراد تحمل کند.

از نظر فیزیکی، رابطه بین فشار اسمی (PN) و فشار عملیاتی (P) در دماهای مختلف بر اساس معادله زیر تخمین زده می‌شود (اگرچه محاسبات دقیق نیازمند جداول استاندارد سازنده است):

برای PN10، تحمل فشار در دماهای بالاتر کاهش می‌یابد. به عنوان مثال، در دمای ۱۵۰ درجه سانتی‌گراد، تحمل فشار یک فلنج PN10 فولادی به طور محسوسی کمتر از ۱۰ بار خواهد بود.

استانداردهای تولید رایج برای PN10

تولیدکنندگان فلنج‌های PN10 باید از استانداردهای مشخصی پیروی کنند تا سازگاری ابعادی و عملکردی تضمین شود:

• EN 1092-1: این استاندارد اروپایی رایج‌ترین معیار برای فلنج‌های فولادی و چدنی است و فلنج‌های دنده‌ای را در بخش‌های مختلف خود پوشش می‌دهد.
• DIN 2576: استاندارد آلمانی که به طور خاص به فلنج‌های دنده‌ای با سطح صاف در کلاس‌های فشاری مختلف می‌پردازد.
• ISO 7005: استاندارد بین‌المللی که تعادل بین استانداردهای اروپایی (EN) و آمریکایی (ASME) ایجاد می‌کند.

اغلب، قطرها بر اساس DN (Nominal Diameter) (بر حسب میلی‌متر) یا NPS (Nominal Pipe Size) (بر حسب اینچ) مشخص می‌شوند. فلنج‌های دنده‌ای PN10 معمولاً در سایزهای کوچک تا متوسط (تا 6 اینچ) که در سیستم‌های توزیع آب و تأسیسات فرعی به کار می‌روند، استفاده می‌شوند.

لیست قیمت فلنج دنده ای PN10

مزایا و کاربرد فلنج دنده‌ای PN10

محبوبیت این محصول ناشی از ترکیب مزایای عملیاتی و اقتصادی است.

مزایای کلیدی

1. نصب آسان و سریع: نصب نیازمند تجهیزات تخصصی مانند دستگاه جوش یا منابع تغذیه سنگین نیست. تنها ابزارهای مورد نیاز آچار لوله، آچار فرانسه و نوار تفلون یا خمیر درزگیر هستند.
2. قابلیت باز و بسته شدن: در صورت نیاز به تعمیر یا تعویض شیرآلات، این فلنج‌ها به سرعت باز می‌شوند، که برای خطوط سرویس حیاتی است.
3. مقرون‌به‌صرفه بودن: هزینه‌های نیروی کار و زمان نصب به شدت کاهش می‌یابد. در مقایسه با فلنج‌های جوشی، هزینه کلی پروژه پایین‌تر است.
4. ایمنی عملیاتی: حذف فرآیند جوشکاری، ریسک آتش‌سوزی و آسیب حرارتی به عایق‌کاری یا لوله‌های مجاور را از بین می‌برد.
5. مناسب برای لوله‌های غیرقابل جوشکاری: برای لوله‌هایی که به دلیل جنس خاص (مانند برخی آلیاژهای پلاستیکی یا فولادهای با کربن بالا) جوشکاری آن‌ها دشوار یا ناممکن است، گزینه ایده‌آلی محسوب می‌شود.

کاربردهای گسترده

• صنایع آب و فاضلاب: در شبکه توزیع آب شهری، ایستگاه‌های پمپاژ و تأسیسات تصفیه آب.
• تأسیسات حرارتی و برودتی: اتصالات در سیستم‌های تهویه مطبوع ساختمان‌های بزرگ که معمولاً در فشار PN10 یا PN16 کار می‌کنند.
• خطوط انتقال گاز خانگی و صنعتی: در بخش‌هایی که فشار عملیاتی پایین است و نیاز به اتصالات قابل بازرسی وجود دارد.
• تجهیزات جانبی فرآیندی: اتصال سنسورها، گیج‌ها، و شیرهای کوچک به خطوط اصلی.
• صنایع غذایی و دارویی: با استفاده از متریال استنلس استیل 316، به دلیل عدم نیاز به جوشکاری و سهولت استریلیزاسیون.

لیست قیمت فلنج دنده ای PN10

راهنمای انتخاب و خرید فلنج دنده‌ای PN10

انتخاب صحیح فلنج دنده‌ای PN10 برای اطمینان از عملکرد طولانی‌مدت سیستم حیاتی است.

معیارهای مهم در انتخاب

1. جنس فلنج و سازگاری شیمیایی: این مهم‌ترین فاکتور است. برای سیالات خورنده (اسیدها، کلر، آب شور)، حتماً باید از استنلس استیل 316 یا فلنج‌های پوشش‌داده شده (مانند PTFE یا روکش اپوکسی) استفاده شود.
2. اندازه و نوع دنده: اطمینان حاصل کنید که دنده داخلی فلنج با دنده خارجی لوله (معمولاً رزوه NPT در استاندارد آمریکا یا BSPP/BSPT در استاندارد اروپا) کاملاً منطبق است. عدم انطباق منجر به نشتی و آسیب به رزوه می‌شود.
3. تحمل دما: اگرچه PN10 برای 10 بار در 20 درجه سانتی‌گراد تعریف شده، اما در دماهای بالا (بالاتر از 120 درجه سانتی‌گراد) حتماً باید به نمودار کاهش فشار تولیدکننده مراجعه کرد.
4. استاندارد تولید و گواهینامه: برای پروژه‌های حساس، فلنج باید دارای گواهی تست مواد (MTC) و مطابق با استانداردهایی چون EN 1092-1 باشد تا کیفیت مواد اولیه تضمین شود.
5. پوشش سطحی: در محیط‌های روباز، انتخاب فلنج گالوانیزه یا دارای پوشش‌های ضد خوردگی مانند رنگ اپوکسی ضروری است.

لیست قیمت فلنج دنده ای PN10

قیمت فلنج دنده‌ای PN10 در بازار

قیمت فلنج دنده‌ای PN10 تحت تأثیر دینامیک بازار مواد اولیه (فولاد و آهن)، نرخ ارز و نوسانات قیمت جهانی قرار دارد. عوامل تعیین‌کننده قیمت عبارتند از:

• جنس متریال: قیمت استنلس استیل 316 به مراتب بالاتر از فولاد کربنی است.
• اندازه (DN): هر چه قطر اسمی لوله بزرگتر باشد، وزن فلنج افزایش یافته و قیمت بالاتر می‌رود.
• برند و منشأ تولید: محصولات وارداتی برندهای معتبر بین‌المللی، قیمت بالاتری نسبت به محصولات تولید داخل یا چین دارند.
• نوع پوشش: فلنج گالوانیزه یا روکش‌دار هزینه بیشتری نسبت به نوع سیاه (Black Finish) دارد.

در سال‌های اخیر، با افزایش کیفیت تولیدکنندگان داخلی، بسیاری از پیمانکاران با خرید مستقیم از تأمین‌کنندگان اصلی توانسته‌اند هزینه‌های خود را به شکل قابل توجهی کاهش دهند.

برای دریافت قیمت روز و رقابتی فلنج دنده‌ای PN10، با کارشناسان مجموعه لوله و اتصالات عاشوری تماس بگیرید. این مجموعه با تمرکز بر تأمین مستقیم محصولات فولادی و اتصالات دنده‌ای، امکان حذف واسطه‌ها و دستیابی به بهترین قیمت بازار را فراهم می‌آورد.

📞 شماره تماس مستقیم برای سفارش و استعلام قیمت: 09120391423

چرا «لوله و اتصالات عاشوری» را انتخاب کنیم؟

انتخاب تأمین‌کننده در پروژه‌های صنعتی نه تنها به معنی خرید کالا نیست، بلکه تضمین کیفیت و پشتیبانی فنی است. مجموعه عاشوری این موارد را با تعهد بالا ارائه می‌دهد:

اعتبار و تجربه بالا در صنعت

با بیش از دو دهه سابقه فعالیت متمرکز در زمینه تأمین انواع لوله‌های صنعتی، اتصالات فولادی و اتصالات دنده‌ای، مجموعه عاشوری توانسته است نمادی از قابل اعتماد بودن در بازار تجهیزات پایپینگ باشد.

موجودی کامل و تحویل سریع

بزرگترین چالش پروژه‌های صنعتی، تأخیر در تأمین متریال است. عاشوری همواره موجودی کاملی از تمام سایزهای فلنج دنده‌ای PN10 (از ½ اینچ تا 6 اینچ) و متریال‌های مختلف (CS، SS304، SS316) را در انبار خود نگهداری می‌کند تا سفارشات شما در کوتاه‌ترین زمان ممکن آماده ارسال شوند.

تضمین کیفیت و اصالت کالا

کلیه فلنج‌های عرضه شده توسط این مجموعه دارای مشخصات فنی دقیق بوده، از متریال با کیفیت ساخته شده‌اند و در صورت نیاز، همراه با گواهی بازرسی مواد (MTC) ارائه می‌گردند. ما اصالت کالا را برای اطمینان مشتریان تضمین می‌کنیم.

خدمات پس از فروش و مشاوره فنی رایگان

تیم کارشناسی مجموعه عاشوری آماده ارائه مشاوره تخصصی در زمینه انتخاب جنس مناسب (فولادی در برابر استنلس استیل)، انتخاب دنده صحیح و همچنین نحوه نصب بهینه فلنج‌ها جهت جلوگیری از نشتی یا خرابی زودهنگام است.

کاربرد فلنج دنده‌ای PN10 در صنایع مختلف

تطبیق‌پذیری فلنج دنده‌ای PN10 آن را به یک عنصر کلیدی در بسیاری از زیرساخت‌ها تبدیل کرده است:

در صنایع نفت و گاز (O&G)

اگرچه خطوط اصلی انتقال نفت و گاز فشار بالا از فلنج‌های جوشی استفاده می‌کنند، اما فلنج دنده‌ای PN10 در خطوط فرعی انتقال مواد جانبی، خطوط هوا و ابزار دقیق، و همچنین در سیستم‌های نمونه‌برداری و تزریق مواد شیمیایی (مانند کلر یا مواد ضد کف) که در فشارهای پایین‌تر کار می‌کنند، بسیار مورد استفاده قرار می‌گیرد. مقاومت در برابر ارتعاشات نیز در این بخش مزیت محسوب می‌شود.

در سیستم‌های آبرسانی شهری و کشاورزی

در شبکه‌های توزیع آب شهری، به ویژه در اتصالات انشعاب‌ها، شیرآلات کنترل جریان و تغییر سایز لوله‌ها، فلنج‌های دنده‌ای PN10 فولادی یا چدنی به دلیل نصب سریع و عدم نیاز به جوشکاری در محل، ترجیح داده می‌شوند. این امر به ویژه در عملیات تعمیر و نگهداری شبکه‌های موجود بسیار کارآمد است.

در سیستم‌های شیمیایی و فرآیندی

هنگامی که سیالات دارای خورندگی متوسط هستند، نسخه استنلس استیل (SS316) این فلنج‌ها برای اتصال به تجهیزاتی مانند فیلترها، مبدل‌های حرارتی کوچک و مخازن واکنش مورد استفاده قرار می‌گیرد. سهولت دمونتاژ در این بخش‌ها برای بازرسی داخلی تجهیزات بسیار مهم است.

فرآیند نصب و نگهداری فلنج دنده‌ای PN10

نصب صحیح برای عملکرد بدون نشتی حیاتی است، زیرا برخلاف فلنج‌های جوشی که یک اتصال دائمی و یکپارچه ایجاد می‌کنند، اتصال دنده‌ای متکی به تداخل رزوه و مواد آب‌بندی است.

1. آماده‌سازی لوله و رزوه: اطمینان از تمیز بودن کامل دنده‌های لوله. برای جلوگیری از آسیب دیدن دنده‌ها در حین رزوه‌کاری، باید از روغن مناسب استفاده شود.
2. اعمال درزگیر: نوار تفلون (PTFE Tape) یا خمیرهای درزگیر مخصوص (مانند Sealant Pipe Dope) باید به صورت صحیح بر روی رزوه‌های نر (لوله) پیچیده شوند. توجه داشته باشید که باید مقداری از رزوه انتهایی بدون نوار باقی بماند تا از ورود مواد درزگیر به جریان سیال جلوگیری شود.
3. اتصال و گشتاور: فلنج باید به آرامی چرخانده شده و درگیر شود. برای اتصال کامل، رزوه باید تا جایی که امکان دارد سفت شود، اما نباید بیش از حد سفت شود، زیرا این امر می‌تواند رزوه داخلی فلنج را بیش از حد تحت فشار قرار داده و باعث ترک خوردگی شود. برای PN10، گشتاور باید یکنواخت اعمال شود.
4. بازرسی دوره‌ای: به دلیل ارتعاشات سیستم، درزگیرها ممکن است به مرور زمان سفت شده یا خاصیت آب‌بندی خود را از دست بدهند. بازدیدهای دوره‌ای برای بررسی هرگونه نشتی و سفت کردن مجدد ضروری است.

فلنج دنده‌ای گالوانیزه؛ دوام طولانی‌تر در محیط‌های سخت

همانطور که اشاره شد، استفاده از پوشش گالوانیزه بر روی فلنج‌های فولادی PN10 یک الزام در محیط‌های مرطوب، زیرزمینی یا مناطق ساحلی است.

ویژگی‌های کلیدی فلنج گالوانیزه PN10

• حفاظت کاتدی: لایه روی به عنوان یک آند عمل کرده و از خوردگی آهن یا فولاد جلوگیری می‌کند (حتی در صورت خراشیدگی لایه روی).
• افزایش عمر مفید: فلنج‌های گالوانیزه می‌توانند دو تا سه برابر بیشتر از فلنج‌های سیاه (بدون پوشش) در محیط‌های خورنده عمر کنند.
• محدوده دمایی: تحمل حرارتی این فلنج‌ها معمولاً مشابه فلنج‌های کربنی استاندارد است، اما در دماهای بسیار بالا (بالاتر از ۲۰۰ درجه سانتی‌گراد)، ممکن است پوشش روی دچار فرسایش شود.

این نوع فلنج‌ها انتخابی عالی برای پروژه‌های عمرانی بزرگ، شبکه‌های آبیاری وسیع و کارخانجات شیمیایی هستند که هزینه اولیه اندکی بالاتر، در دراز مدت هزینه‌های نگهداری و جایگزینی را به صفر می‌رساند.

نحوه سفارش از «لوله و اتصالات عاشوری»

تضمین بهترین قیمت و دسترسی سریع با فرآیند خرید ساده از عاشوری میسر است:

1. تماس اولیه: با تیم فروش و پشتیبانی در تماس باشید: 09120391423.
2. تعیین مشخصات: سایز دقیق (بر اساس اینچ یا DN)، جنس مورد نیاز و نوع پوشش (سیاه یا گالوانیزه) را اعلام نمایید.
3. استعلام قیمت و پیش‌فاکتور: پیش‌فاکتور رسمی به همراه قیمت روز و شرایط تحویل برای شما صادر می‌گردد.
4. تأیید و ارسال: پس از تأیید، محصول در کوتاه‌ترین زمان ممکن از انبار به محل پروژه شما ارسال خواهد شد. ارسال به سراسر کشور توسط باربری‌های معتبر انجام می‌شود.

جمع‌بندی نهایی

فلنج دنده‌ای PN10 به دلیل مزیت نصب سریع، قابلیت تعویض آسان و هزینه اقتصادی، یک راه‌حل اثبات شده برای اتصالات سیستم‌های لوله‌کشی با فشار متوسط است. چه در تأسیسات ساختمانی، چه در شبکه‌های توزیع آب و چه در خطوط سرویس پالایشگاه‌ها، این فلنج عملکرد قابل اعتمادی ارائه می‌دهد.

برای اطمینان از خرید محصولی استاندارد، با ضمانت کیفیت و از منبعی مطمئن، مجموعه «لوله و اتصالات عاشوری» بهترین گزینه شماست. ما با موجودی کامل و قیمتی رقابتی، آماده تأمین نیازهای پروژه‌های شما هستیم.

📞 همین حالا برای دریافت مشاوره فنی رایگان و استعلام قیمت عمده تماس بگیرید: 09120391423
