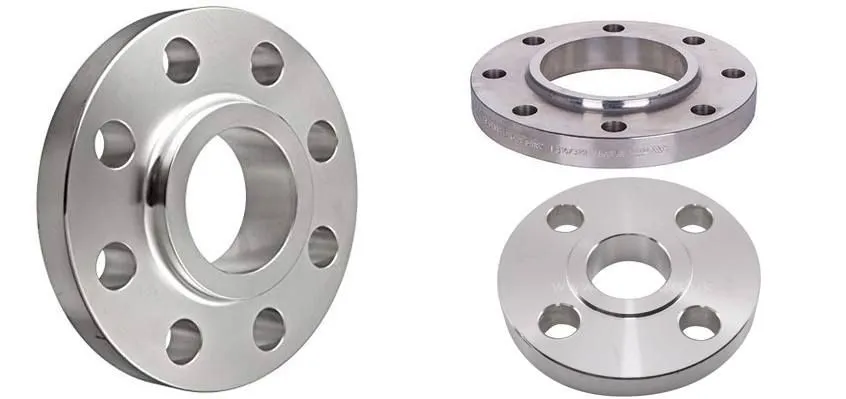

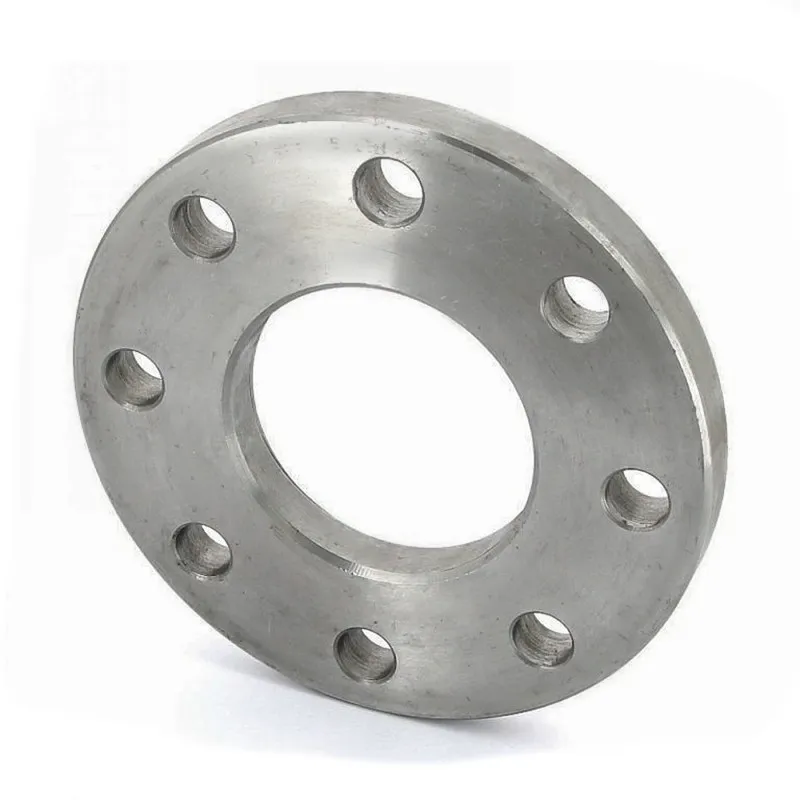

فلنج جوشی اسلیپون چیست؟

فِلِنج جوشی اسلیپون یک نوع اتصال فلنج (Flange) است که به طور خاص در اتصالات لوله‌ها استفاده می‌شود. این نوع اتصال به دلیل قابلیت جداکنندگی و اتصال مجدد آسان، برای تعمیرات و تغییرات در سیستم‌های لوله‌کشی بسیار مفید است.

اسلیپون به معنی قابلیت لغزیدن است، به این معنی که در این نوع فلنج، یک قسمت می‌تواند از دیگر قسمت لغزیده و جدا شود تا امکان دسترسی به انتهای لوله یا تعویض قطعات فراهم شود.

جنس فلنج جوشی اسلیپون

فلنج‌های جوشی اسلیپون اغلب از جنس‌های فولادی ساخته می‌شوند. این فولادها ممکن است از انواع مختلفی باشند، از جمله فولاد کربنی، فولاد آلیاژی، یا فولاد ضدزنگ. انتخاب جنس دقیق بستگی به شرایط کاری و محیط اطراف اتصال دارد.

مشخصات فنی فلنج جوشی اسلیپون

مشخصات فنی فلنج جوشی اسلیپون شامل موارد زیر می‌شود:

اندازه (سایز) فلنج: ابعاد داخلی و خارجی فلنج، به اندازه لوله‌هایی که باید به هم متصل شوند، بستگی دارد. این اندازه‌ها ممکن است به واحد اینچ یا میلی‌متر باشند.

فشار کاری: حداکثر فشاری که فلنج می‌تواند تحمل کند. این مقدار به واحد PSI یا بار مشخص می‌شود.

کلاس فشار (Pressure Class): این کلاس نشان‌دهنده میزان فشار کاری است که فلنج در شرایط استاندارد می‌تواند تحمل کند. معمولاً با اعداد یا نشانه‌ها مشخص می‌شود، مانند ANSI 150 یا ANSI 300.

جنس: نوع مواد ساخت فلنج، مانند فولاد کربنی، فولاد آلیاژی یا فولاد ضدزنگ.

استاندارد: فلنج‌های جوشی اسلیپون معمولاً با استفاده از استانداردهایی مانند ANSI (ASME B16.5)، DIN، EN و غیره تولید می‌شوند. استاندارد مشخصی تعیین می‌کند که فلنج‌ها باید به چه شکلی طراحی و ساخته شوند.

جنس روی فلنج (فلنج فیس): سطحی که به لوله‌ها یا تجهیزات دیگر متصل می‌شود. این سطح ممکن است صاف (Flat Face) یا ریزشده (Raised Face) باشد.

تایپ فلنج: ممکن است به عنوان فلنج لوله (Pipe Flange) یا فلنج تخت (Flat Flange) دسته‌بندی شود.

پایان جوش: فلنج‌های جوشی اسلیپون ممکن است دارای پایان جوش مربع (Square Cut) یا پایان جوش مخروطی (Beveled) باشند.

تطبیق پیچ (Bolt Pattern): تعداد و موقعیت سوراخ‌های پیچ‌ها بر روی فلنج برای اتصال به فلنج دیگر.

متریال گسیل (Gasket Material): موادی که در بین دو فلنج جهت حفظ حاشیه سیال قرار می‌گیرند.

تفاوت فلنج جوشی اسلیپون و فلنج گلودار چیست؟

فلنج جوشی اسلیپون (Slip-on Flange) و فلنج گلودار (Weld Neck Flange) دو نوع فلنج متفاوت هستند که برای استفاده‌های مختلف در اتصالات لوله‌کشی و سیستم‌های صنعتی به کار می‌روند. تفاوت‌های اصلی بین این دو عبارتند از:

طراحی و ساختار:

فلنج جوشی اسلیپون: این نوع فلنج دارای یک قسمت دیسکی (پیشانی) با سوراخ‌های پیچ می‌باشد. لوله به داخل فلنج قرار می‌گیرد و با جوش زدن اطراف لبه داخلی فلنج به لوله، اتصال ایجاد می گردد.

فلنج گلودار: در این نوع فلنج، گردن فلنج دارای یک بخش برجسته (گردن) برای اتصال به لوله است. این بخش گردن با لوله جوش زده می‌شود و اتصال محکم‌تر و پایدارتری را فراهم می‌کند.

استحکام و استفاده:

فلنج گلودار: به دلیل استفاده از گردن جوشی که به لوله متصل می‌شود، این نوع فلنج به طور کلی استحکام بیشتری دارد. بنابراین، در شرایط با فشار بالا یا دمای بالا معمولاً از فلنج گلودار استفاده می گردد.

فلنج جوشی اسلیپون: این نوع فلنج معمولاً در شرایطی استفاده می‌شود که فشار کاری و دمای محیط نسبتاً کمتر باشد.

هزینه:

فلنج جوشی اسلیپون: به دلیل طراحی ساده‌تر و روند جوشکاری کم‌تر، معمولاً هزینه کمتری دارد.

فلنج گلودار: به دلیل استفاده از گردن جوشی و عملیات جوشکاری پیچیده‌تر، ممکن است هزینه بیشتری داشته باشد.

استفاده از هر نوع فلنج بستگی به نیازهای خاص پروژه، فشار کاری، دما و شرایط محیطی دارد.

کاربرد فلنج جوشی اسلیپون

فلنج جوشی اسلیپون به عنوان یک نوع اتصال فلنج، در موارد مختلف در سیستم‌های لوله‌کشی و اتصالات صنعتی استفاده می‌شود. کاربردهای اصلی آن عبارتند از:

اتصالات لوله‌ها: این نوع فلنج برای اتصال دو لوله یا قطعه لوله به یکدیگر به کار می‌رود. با قرار دادن لوله در داخل فلنج و جوش زدن لبه داخلی فلنج به لوله، اتصال محکمی بوجود می‌آید.

تعمیرات و تغییرات: یکی از ویژگی‌های مهم فلنج جوشی اسلیپون، امکان جداکنندگی آسان است. این ویژگی باعث می‌شود که در صورت نیاز به تعمیر یا تغییرات در سیستم، بتوان اتصالات را باز کرد و دوباره جوش زد.

استفاده در فشارهای پایین تا متوسط: به دلیل طراحی ساده‌تر و قدرت محدودتر در مقابل فشارهای بالا، فلنج جوشی اسلیپون به خوبی در محدوده فشارهای پایین تا متوسط عملکرد دارد.

استفاده در دماهای معتدل: این نوع فلنج در دماهای معتدل به خوبی کار می‌کند و معمولاً برای دماهای بسیار بالا یا پایین‌تر، نیاز به انتخاب نوع فلنج متفاوتی وجود دارد.

استفاده در اتصالات غیرمتصل (Blind Flanges): فلنج‌های اسلیپون کور (Blind Slip-On Flanges) نیز وجود دارند که برای بستن یک انتهای لوله یا بازوی اتصال به کار می‌روند.

نحوه اتصال

اتصال فلنج جوشی اسلیپون به لوله به کمک جوشکاری انجام می‌شود. دستورالعمل‌های زیر را می‌توانید برای اتصال این نوع فلنج به لوله دنبال کنید:

آماده‌سازی محل جوش:

لبه انتهای لوله و لبه داخلی فلنج را با دقت تمیز نمایید تا از ذرات خارجی و روغن‌های مختلف پاک شوند.

قرار دادن فلنج:

فلنج را روی انتهای لوله قرار دهید. مطمئن شوید که سوراخ‌های پیچ فلنج و لوله با هم مطابقت دارند.

بستن پیچ‌ها:

پیچ‌های فلنج را بر اساس متریال و استاندارد مناسبی که برای پروژه استفاده می‌کنید، بچسبانید. از جوشکاران حرفه‌ای استفاده کنید تا پیچ‌ها به درستی بسته شوند.

جوش زدن:

در این مرحله، لبه داخلی فلنج به لبه انتهای لوله جوش زده می‌شود. این جوش می‌تواند جوش MIG، جوش TIG، یا جوش الکترود قوسی باشد، با توجه به نوع فولاد و استاندارد مورد استفاده.

پایان دهی:

پس از جوش زدن، کیفیت جوشکاری و اتصال را بررسی کنید. اگر نیاز باشد، خش‌ها را با استفاده از متد های مناسب برطرف کنید.

آزمون‌های کنترلی:

در برخی موارد، باید آزمون‌های کنترلی مثل آزمون هیدرواستاتیکی (Hydrostatic Test) بر روی اتصال انجام داده شود تا مطمئن شویم اتصال به درستی عمل می کند.

مهم است که این کارها توسط جوشکاران حرفه‌ای و با رعایت استانداردها و دستورالعمل‌های ایمنی انجام شوند. همچنین، توصیه می‌شود قبل از هر گونه جوشکاری، به استانداردهای مرتبط با متریال، فشار کاری و دما توجه نمایید.
