روش ساخت زانوی فلزی
در دنیای پیچیده صنعت، انتقال سیالات از اهمیت بسیاری برخوردار است. یکی از مهمترین ابزارهایی که در این مسیر به کار میرود، لولهها و اتصالات آنها هستند. اما لولهها همیشه مسیر مستقیم را طی نمیکنند. در بسیاری از موارد نیاز است که جهت جریان تغییر کند. در چنین شرایطی از قطعهای کاربردی به نام زانو استفاده میشود.
زانوهای فلزی یا همان اتصالات تغییر جهت، نقشی کلیدی در طراحی و ساخت سیستمهای لولهکشی ایفا میکنند. این قطعات، بسته به نوع کاربرد، در زوایای مختلف طراحی میشوند و از متریال گوناگون ساخته میشوند. از میان این متریالها، فلز بهدلیل استحکام بالا و مقاومت در برابر فشار، دما و خوردگی، گزینهای بسیار محبوب است. در این مقاله از عاشوری شاپ، بهصورت کامل به بررسی روش ساخت زانوی فلزی پرداخته میشود. فرآیند ساخت این قطعه، بسیار دقیق و مهندسیشده است و طی چند مرحله تخصصی انجام میگیرد.

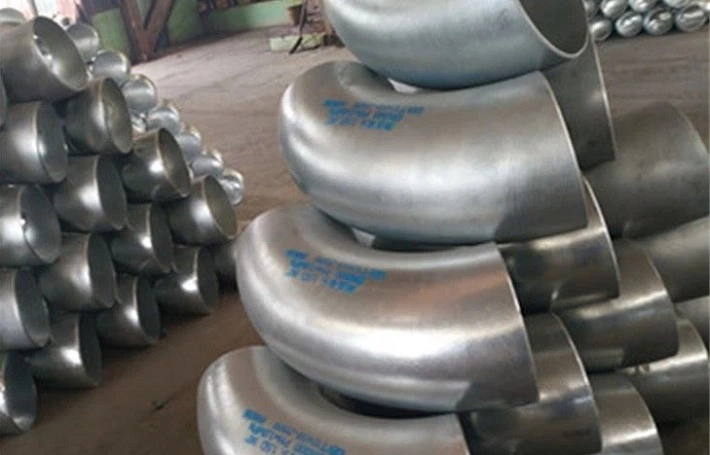

آشنایی با زانوی فلزی
زانوی فلزی یکی از رایجترین انواع اتصالات است که برای تغییر مسیر لوله بهکار میرود. این قطعه از جنس فلزاتی مانند فولاد، استیل، چدن، برنج یا مس تولید میشود. با استفاده از زانو، میتوان مسیر لوله را بدون نیاز به خم کردن آن تغییر داد، که این کار علاوه بر حفظ استحکام مسیر، باعث افزایش ایمنی سیستم انتقال میشود.
زانوهای فلزی در صنایع مختلفی کاربرد دارند. از صنعت نفت و گاز گرفته تا پتروشیمی، نیروگاهها، صنایع غذایی، ساختمانسازی و حتی سیستمهای گرمایشی و سرمایشی. این قطعات در برابر فشار بالا و شرایط سخت محیطی مقاوماند و بههمین دلیل در بسیاری از سامانههای حیاتی مورد استفاده قرار میگیرند.
مراحل ساخت زانوی فلزی
فرآیند ساخت زانوی فلزی بسته به نوع فلز و روش تولید، ممکن است متفاوت باشد. با این حال، اصول کلی و مراحل اصلی ساخت تقریباً در همه روشها مشترک هستند. در ادامه بهصورت مفصل این مراحل را بررسی میکنیم.
مرحله نخست، انتخاب مواد اولیه
هر فرآیند تولید از انتخاب مواد اولیه مناسب آغاز میشود. در ساخت زانوی فلزی نیز ابتدا باید فلز مورد نظر انتخاب گردد. انتخاب نوع فلز به شرایط کارکرد قطعه بستگی دارد. بهطور مثال، اگر قرار باشد زانو در محیطی اسیدی یا بسیار گرم استفاده شود، معمولاً از استیل ضدزنگ استفاده میشود. اگر محیط کاری معمولی باشد، فولاد کربنی یا چدن نیز پاسخگو خواهد بود.
فلز انتخابشده معمولاً بهشکل لوله یا ورق وارد کارخانه میشود. لولهها بیشتر در روشهای خمکاری استفاده میشوند و ورقها در روشهای جوشکاری و پرسکاری کاربرد دارند.
مرحله دوم، برش اولیه
در این مرحله، مواد اولیه به اندازههای مورد نیاز بریده میشوند. اگر از لوله استفاده شود، طولی از آن بریده میشود که پس از خمکاری به شکل زانو درآید. اگر از ورق استفاده شود، ورق به شکل قطعاتی در اندازه مناسب بریده میشود تا در مراحل بعدی فرمدهی انجام گردد.
برش معمولاً با استفاده از دستگاههای مکانیکی یا حرارتی انجام میشود. در این مرحله، دقت در اندازه و زاویه برش بسیار مهم است تا قطعه نهایی بدون نقص و با ابعاد دقیق ساخته شود.
مرحله سوم، خمکاری یا فرمدهی
این مرحله یکی از اصلیترین بخشهای ساخت زانوی فلزی است. دو روش اصلی برای شکل دادن به زانو وجود دارد:
روش نخست، خمکاری لوله است. در این روش، لوله برشخورده با استفاده از دستگاه خمکن تحت فشار و حرارت قرار میگیرد و به شکل زانو در میآید. در اینجا دمای مناسب، نیروی فشاری و سرعت خمکاری باید بهخوبی کنترل شود تا دیواره لوله ترک نخورد یا از ضخامت آن کاسته نشود.
روش دوم، پرسکاری ورق است. در این روش، ورقهای فلزی در قالبهای مخصوص قرار داده میشوند و با استفاده از دستگاه پرس، شکل زانو به آنها داده میشود. پس از شکلگیری، دو نیمه زانو به هم جوش داده میشوند تا یک قطعه کامل ساخته شود. این روش بیشتر برای زانوهایی با ابعاد بزرگ یا ضخامت بالا استفاده میشود.
مرحله چهارم، جوشکاری
در صورتی که زانو از دو یا چند قسمت ساخته شده باشد، این قطعات باید با دقت به یکدیگر جوش داده شوند. جوشکاری معمولاً بهصورت دستی یا با دستگاههای اتوماتیک انجام میشود. نوع جوش، الکترود مورد استفاده و شرایط محیطی باید کاملاً کنترل شوند تا اتصالها قوی، یکنواخت و بدون نقص باشند.
جوشهای انجامشده معمولاً پس از اتمام کار بازرسی میشوند. این بازرسیها شامل تستهای چشمی، اولتراسونیک یا تستهای غیرمخرب هستند تا از صحت اتصال اطمینان حاصل شود.
همچنین میتوانید برای کسب اطلاعات درباره انواع اتصالات جوشی لوله روی لینک کلیک کنید.
مرحله پنجم، عملیات حرارتی
برخی زانوهای فلزی پس از جوشکاری یا خمکاری نیاز به عملیات حرارتی دارند. این عملیات بهمنظور کاهش تنشهای ایجادشده در فلز و افزایش مقاومت مکانیکی آن انجام میشود. در این مرحله، زانو در کورههایی با دمای کنترلشده قرار داده میشود و سپس بهآرامی سرد میگردد.
مرحله ششم، ماشینکاری و پرداخت نهایی
در این مرحله، سطح داخلی و خارجی زانو صافکاری و صیقل داده میشود. همچنین در صورت نیاز، رزوهزنی یا فلنچگذاری روی قطعه انجام میشود. این مرحله برای آمادهسازی زانو جهت نصب و اتصال در خطوط لوله اهمیت دارد.
همچنین در این مرحله ممکن است قطعه با روشهایی مانند سندبلاست یا پولیش، تمیزکاری شود تا از آلودگیها، زنگزدگی یا ضایعات فلزی پاک گردد.
مرحله هفتم، بازرسی و کنترل کیفیت
در پایان، زانوهای ساختهشده باید از نظر ابعاد، کیفیت جوش، استحکام مکانیکی، و مقاومت در برابر فشار و خوردگی مورد بررسی قرار گیرند. در این مرحله، آزمونهای گوناگونی انجام میشود. اگر قطعه استانداردهای تعیینشده را رعایت نکرده باشد، وارد مرحله اصلاح یا بازیافت میگردد.
مرحله هشتم، رنگآمیزی یا پوششدهی
در برخی کاربردها، بهویژه در محیطهای خورنده یا مرطوب، زانوی فلزی باید با پوششهایی محافظت شود. این پوششها میتوانند رنگهای صنعتی، گالوانیزه یا روکشهای پلیمری باشند. هدف از این پوششها افزایش طول عمر و جلوگیری از آسیبهای محیطی است.
مرحله نهایی، بستهبندی و ارسال
پس از پایان تمام مراحل، زانوها بستهبندی میشوند تا در برابر ضربه، آلودگی یا رطوبت محافظت شوند. بستهبندی با توجه به ابعاد قطعه، شرایط حمل و نقل و درخواست مشتری انجام میشود.
مزایای زانوی فلزی
زانوی فلزی بهدلیل ساختار محکم و مواد مقاوم، دارای ویژگیهایی منحصربهفرد است. این قطعه میتواند فشار و دمای بالا را تحمل کند، در برابر خوردگی و زنگزدگی مقاوم باشد، عمر طولانی داشته باشد و در محیطهای صنعتی با شرایط سخت عملکردی قابل اطمینان ارائه دهد. همچنین زانوهای فلزی قابلیت بازیافت و استفاده مجدد دارند، که این ویژگی از نظر زیستمحیطی نیز اهمیت دارد.
نتیجهگیری
فرآیند ساخت زانوی فلزی، یکی از فرآیندهای مهم در صنعت لولهکشی و انتقال سیالات است. این قطعه، با وجود ظاهر سادهاش، نیازمند دقت بالا، دانش فنی، تجهیزات پیشرفته و نظارت دقیق در مراحل تولید است. از انتخاب مواد اولیه گرفته تا مراحل برش، فرمدهی، جوشکاری، عملیات حرارتی، ماشینکاری، بازرسی و در نهایت بستهبندی، همه بهگونهای انجام میشوند که محصول نهایی کاملاً استاندارد و مقاوم باشد.
شناخت فرآیند ساخت زانوی فلزی برای مهندسان، طراحان و تکنسینهای صنعتی اهمیت زیادی دارد، چرا که انتخاب صحیح نوع زانو، روش ساخت و کیفیت آن، میتواند تأثیر مستقیمی بر ایمنی، بهرهوری و عملکرد کل سامانه داشته باشد. امید است که این مقاله توانسته باشد دیدی روشن و جامع درباره این قطعه حیاتی صنعتی ارائه دهد.
